У світі сучасних військових технологій немає більш вражаючого інструменту, ніж тепловізор. Цей пристрій буквально змінює правила гри, роблячи невидиме — видимим. Здатність «бачити» теплове випромінювання дозволяє виявляти цілі в повній темряві, крізь дим, туман і навіть маскування.
Що таке тепловізор
Тепловізор — це оптико-електронний прилад, який будує зображення об'єкта не на основі відбитого видимого світла (як звичайна камера), а на основі вловлювання його власного теплового (інфрачервоного) випромінювання. Іншими словами, він бачить не світло, а тепло. Будь-який об'єкт, температура якого вища за абсолютний нуль (-273,15 °C), випромінює теплову енергію. Люди, тварини, працююча техніка — усе це гарячі цілі, які яскраво виділяються на тлі холоднішого навколишнього середовища, особливо вночі або в поганих погодних умовах.
У військовому контексті тепловізори бувають двох основних типів:
- Монокуляри/Бінокуляри (спостережні тепловізори): Використовуються для виявлення, спостереження та розвідки. Вони портативні та дають загальне уявлення про місцевість.
- Тепловізійні приціли: Встановлюються на зброю та призначені для точного прицілювання. Вони поєднують можливості спостереження та балістичного розрахунку.
Як працює тепловізор
Принцип роботи тепловізора ґрунтується на перетворенні невидимого інфрачервоного випромінювання у видиме зображення. Процес складається з кількох ключових етапів:
- Збір випромінювання: Об'єктив тепловізора, зроблений з матеріалів, що пропускають ІЧ-випромінювання (часто германій), фокусує теплову енергію на спеціальній матриці.
- Обробка даних: Усередині приладу знаходиться болометрична матриця (сенсор). Це серце тепловізора. Матриця складається з безлічі мікроскопічних термочутливих елементів (пікселів), які змінюють свій електричний опір залежно від тепла, що потрапляє на них.
- Створення "теплової карти": Зміна опору кожного пікселя перетворюється на електричний сигнал. Чим тепліший об'єкт, тим сильніший сигнал.
- Візуалізація: Електронний блок обробляє ці сигнали та співставляє різні рівні тепла з різними кольорами або відтінками сірого (палітри). Отримана теплова карта проєктується на дисплей (часто OLED або LCOS), який бачить оператор.
Ключові характеристики, що впливають на ефективність:
- Роздільна здатність матриці: Чим вища, тим детальніше зображення (наприклад, 384x288, 640x480 і вище).
- Розмір пікселя (крок детектора): Вимірюється в мікрометрах (наприклад, 17 мкм або 12 мкм). Менший крок дозволяє вмістити більше пікселів на меншій площі, покращуючи компактність і, іноді, чутливість.
- Чутливість (NETD): Вимірюється в мілікельвінах (mK). Чим нижче значення NETD (наприклад, <25 mK або <40 mK), тим краще прилад розрізняє мінімальні перепади температур і тим чіткіше зображення він видає у складних умовах.
Огляди деяких моделей тепловізорів
Вибір військового тепловізора — критично важливе завдання. Необхідна комбінація надійності, високої деталізації та довговічності. Нижче представлені дві популярні моделі з різними характеристиками та призначенням.

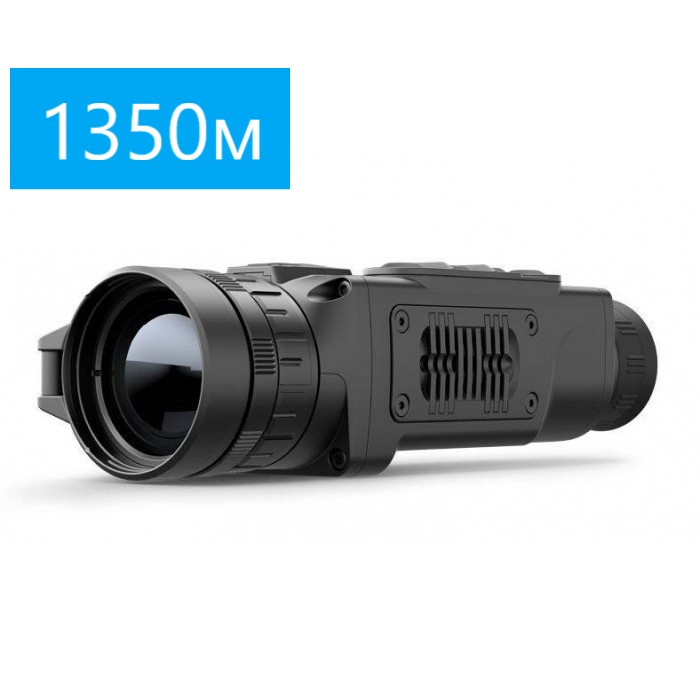

Тепловізор Pulsar Helion XQ38F
Pulsar Helion XQ38F — це класичний спостережний монокуляр, широко відомий своєю надійністю та оптимальним співвідношенням ціна/якість. Він ідеально підходить для патрулювання та виявлення цілей на середніх дистанціях.
- Призначення: Спостереження та розвідка.
- Матриця: Роздільна здатність 384x288, крок пікселя 17 мкм.
- Об'єктив: Фокусна відстань 38 мм (звідси «38» у назві).
- Дальність виявлення: До 1350 метрів (для ростової фігури).
- Ключові особливості: Вбудований відеорекордер, Wi-Fi для передачі зображення на смартфон, висока частота оновлення кадрів (50 Гц) для плавної картинки.
- Плюси: Ергономічність, міцний корпус, тривалий час роботи від акумулятора.
Тепловізор PARD Leopard 256-16 (Приціл)
PARD Leopard — це приклад компактного та функціонального тепловізійного прицілу, який дозволяє вести точний вогонь, використовуючи тепловий канал. Модель 256-16 належить до початково-середнього класу, ідеального для завдань, де важливі мала вага та швидке прицілювання.
- Призначення: Прицілювання та ведення вогню.
- Матриця: Роздільна здатність 256x192, крок пікселя 12 мкм.
- Об'єктив: Фокусна відстань 16 мм.
- Дальність виявлення: До 800 метрів.
- Ключові особливості: Прицільна сітка з балістичними поправками, можливість запису відео зі звуком, надзвичайно компактний розмір та легка вага.
- Плюси: Вибрати військовий тепловізор цього класу можна за його баланс між ціною та придатністю для виконання основних бойових завдань.
На що звернути увагу при виборі військового тепловізора чи прицілу
- Роздільна здатність матриці (наприклад, 256x192, 384x288, 640x480) — чим вона вища, тим детальніше зображення.
- Чутливість або NETD (мкК) — менше значення означає кращу здатність бачити дрібні температурні відмінності.
- Дальність виявлення та параметри об’єктива (мм, кут огляду). Ці характеристики показують, з якої відстані прилад може «побачити» людину або техніку.
- Частота оновлення (Гц) — 50–60 Гц забезпечують плавну картинку, 30 Гц — більш «стрибкоподібну» при русі.
- Автономність і тип живлення (акумулятор 18650 або вбудований блок).
- Додаткові функції: запис фото/відео, Wi-Fi, мобільний застосунок, захист від вологи (IP), робота при екстремальних температурах.
- Маса й габарити — важливий критерій для зручності у військових або польових умовах.
Відповіді на запитання
Існує багато міфів щодо можливостей тепловізорів. Давайте розберемо найпоширеніші запитання, щоб зрозуміти реальні межі їхньої роботи.
Чи бачить тепловізор крізь стіну?
Ні, тепловізор не бачить крізь стіну. Стіни, як і більшість твердих предметів (дерево, метал, цегла), є непрозорими для інфрачервоного випромінювання. ІЧ-випромінювання просто поглинається або відбивається матеріалом стіни.
Однак є нюанс: якщо людина чи техніка знаходиться близько до тонкої стіни (наприклад, перегородки), і температура всередині значно відрізняється від зовнішньої, тепловізор може побачити тепловий відбиток (слід) на зовнішній поверхні. Він покаже теплішу пляму в місці найбільшої тепловтрати, але не «рентгенівське» зображення того, що знаходиться всередині.
Чи бачить тепловізор крізь скло?
Ні, тепловізор не бачить крізь скло. Звичайне віконне скло (силікатне) є повністю непрозорим для довгохвильового інфрачервоного випромінювання, яке використовують більшість тепловізорів. Скло поводиться як дзеркало, відбиваючи ІЧ-випромінювання. В результаті, дивлячись у вікно через тепловізор, ви побачите не інтер'єр приміщення, а своє власне теплове відбиття.
Винятки становлять спеціальні матеріали, такі як германій або сапфір, які використовуються в об'єктивах самих тепловізорів, але вони не застосовуються для звичайного скління.
Висновок
Тепловізори та тепловізійні приціли — це технологічний стрибок, який дає військовим силам колосальну перевагу. Знання того, що таке тепловізор і як працює тепловізор, дозволяє правильно його використовувати та не мати ілюзій щодо його можливостей (наприклад, «бачити» крізь стіни). Вибір відповідної моделі, чи то спостережний монокуляр, чи точний приціл, є запорукою успішного виконання завдання в будь-який час доби та за будь-якої погоди.
Для того, щоб вибрати військовий тепловізор, який відповідає конкретним завданням та умовам експлуатації, необхідно враховувати роздільну здатність, чутливість та надійність корпусу. Зрештою, ці пристрої є очима в темряві, а в сучасному конфлікті мати «тепловий погляд» — це не розкіш, а необхідність.
