Как подобрать частотный преобразователь для насоса без лишних затрат

Частотный преобразователь позволяет регулировать скорость электродвигателя насоса вместо постоянной работы на максимальных оборотах. Это особенно полезно там, где расход воды или требуемое давление меняются в течение дня. При правильном подборе частотник помогает уменьшить энергопотребление, сделать пуск и остановку более плавными и автоматизировать поддержание давления.

При этом одного совпадения мощности в киловаттах недостаточно. Нужно учитывать номинальный ток двигателя, напряжение питания, тип насоса, способ подключения двигателя, требуемый диапазон регулирования и условия установки. Для сопоставления характеристик конкретных устройств можно использовать каталоги оборудования, например https://saeron.ua/ru/product-category/chastotnik-dlya-nasosa/, обращая внимание прежде всего на технические параметры, а не на указанную мощность как единственный критерий.

Когда частотник для насоса действительно полезен

Наибольший смысл частотное регулирование имеет в системах, где производительность насоса не должна постоянно оставаться максимальной. Типичный пример — водоснабжение дома, здания или предприятия, где одновременно могут быть открыты один, несколько или вообще ни одного крана.

В такой системе преобразователь может изменять обороты двигателя в зависимости от давления или расхода. Когда потребление воды небольшое, насос работает медленнее; когда оно возрастает — увеличивает производительность.

Частотное регулирование может дать несколько практических преимуществ:

• поддержание более стабильного давления в системе;
• снижение энергопотребления при работе насоса с частичной нагрузкой;
• плавный разгон и остановка двигателя;
• уменьшение резких перепадов давления;
• снижение механической нагрузки на насос, трубопровод и арматуру;
• возможность автоматизировать работу по сигналу датчика давления;
• контроль перегрузки, повышенного или пониженного напряжения и других аварийных режимов, если соответствующие функции предусмотрены конкретной моделью.

Но частотник не является универсальным способом снизить расход электричества. Если насос практически всегда должен работать с полной производительностью, потенциал экономии будет намного меньше.

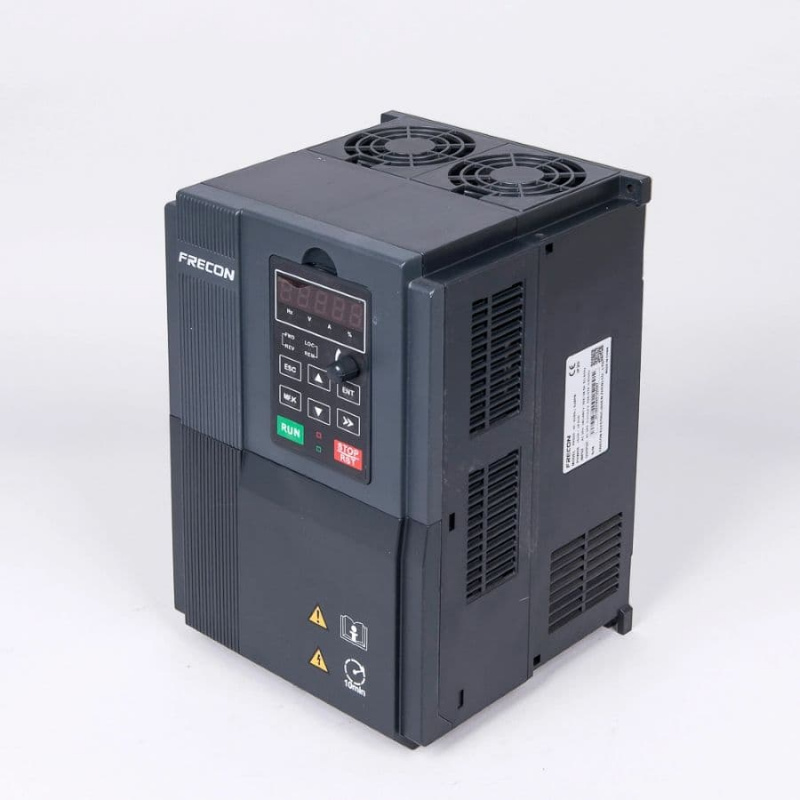

Как правильно выбрать частотник по мощности и току

Распространенная ошибка — посмотреть только на надпись «2,2 кВт» на двигателе и купить преобразователь с такой же цифрой. На практике основным ориентиром должен быть номинальный ток двигателя, указанный на его шильдике.

Для обычного центробежного насоса чаще характерна нагрузка с переменным моментом, поэтому чрезмерно большой запас по мощности сам по себе не нужен. Если же условия эксплуатации тяжелые, двигатель работает с повышенной нагрузкой или производитель прямо указывает дополнительный запас по току, это необходимо учитывать отдельно.

Однофазный и трехфазный насос — не одно и то же

Перед покупкой особенно важно разобраться с типом двигателя. Стандартные промышленные частотные преобразователи чаще предназначены для управления трехфазными электродвигателями.

Существуют модели с однофазным входом и трехфазным выходом. Они позволяют подключить трехфазный двигатель там, где доступно соответствующее однофазное питание, но напряжение и схема соединения обмоток двигателя должны подходить выбранному преобразователю.

Обычный однофазный насос с конденсаторным двигателем нельзя автоматически считать совместимым с любым частотником. Для таких двигателей необходим контроллер, прямо рассчитанный на соответствующий тип двигателя, либо другое техническое решение.

Особого внимания требуют и погружные скважинные насосы. У их двигателей могут отличаться рабочие токи, требования к минимальной частоте вращения, охлаждению и длине кабеля. В этом случае ориентироваться только на мощность насоса особенно рискованно.

Какие функции частотника нужны именно для насоса

Для системы водоснабжения важнее не количество настроек в меню, а наличие функций, которые реально будут использоваться.

В зависимости от задачи полезны:

• встроенный PID-регулятор для автоматического поддержания давления;
• аналоговый вход 0–10 В или 4–20 мА для подключения датчика давления;
• плавный разгон и остановка;
• ограничение минимальной и максимальной частоты;
• контроль перегрузки двигателя;
• защита от повышенного и пониженного напряжения;
• автоматический перезапуск после допустимых аварий;
• режим сна при отсутствии водоразбора;
• контроль нескольких насосов, если речь идет о насосной станции;
• интерфейс связи с автоматикой здания или предприятия, если он действительно нужен.

Функция защиты от сухого хода также встречается во многих насосных решениях, однако способы ее реализации различаются. Одни устройства определяют проблему косвенно по параметрам работы двигателя, другим требуется отдельный датчик или внешняя защита.

На чем можно сэкономить при выборе

Переплата чаще возникает не из-за самого частотника, а из-за покупки функций, которые конкретной системе не нужны.

Для небольшой бытовой насосной установки обычно нет необходимости выбирать преобразователь с большим количеством промышленных интерфейсов, сложным программируемым управлением или возможностями для многодвигательных систем, если они никогда не будут использоваться.

Разумно экономить на:

• избыточной мощности без технического обоснования;
• ненужных интерфейсах связи;
• расширенных функциях автоматизации, если управление простое;
• дорогом внешнем пульте, когда настройка производится один раз;
• функциях управления несколькими насосами для одиночной установки.

Не стоит экономить на соответствии номинального тока, качестве электрического монтажа, защите оборудования, охлаждении преобразователя и подходящем исполнении корпуса.

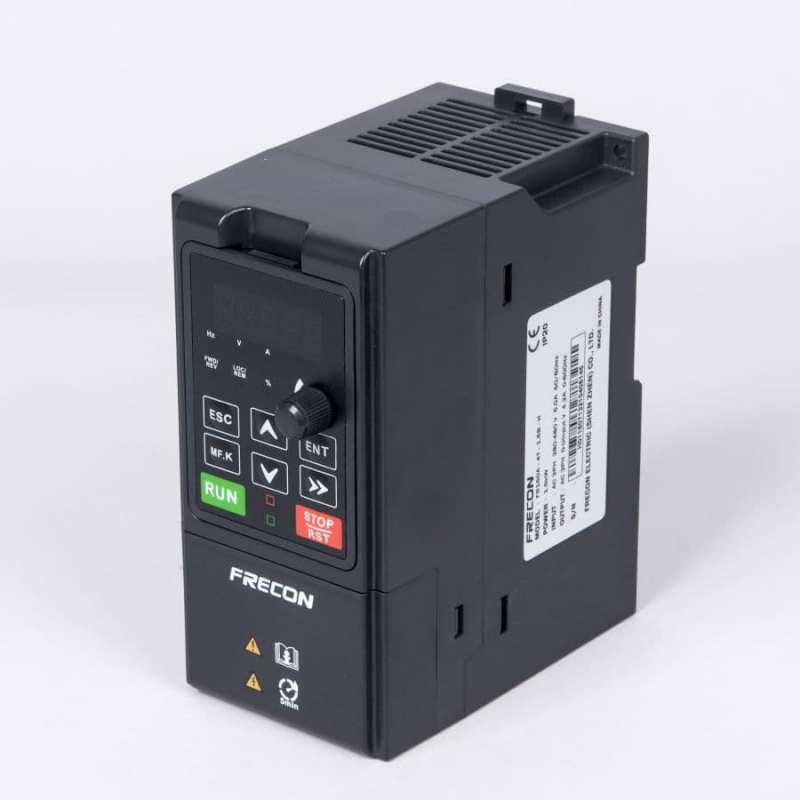

Как рассчитать возможную экономию

Окупаемость лучше рассчитывать для конкретной системы, а не принимать универсальный срок в один или два года. Нужны хотя бы три величины: фактическая мощность, время работы и стоимость электроэнергии.

Например, если до установки преобразователя насос в среднем потреблял 2,2 кВт и работал 10 часов в сутки, его месячное потребление при 30 днях составляло бы:

2,2 × 10 × 30 = 660 кВт·ч.

Предположим, после настройки частотного регулирования фактическое среднее потребление системы снизилось до 1,5 кВт:

1,5 × 10 × 30 = 450 кВт·ч.

Разница составит 210 кВт·ч в месяц. Чтобы получить экономию в деньгах, эту величину нужно умножить на актуальную стоимость одного киловатт-часа именно для данного объекта.

Такой расчет намного полезнее обещаний определенного процента экономии, поскольку реальный результат зависит от графика водопотребления, требуемого напора, характеристик насоса, сопротивления трубопровода и настроек системы.

Типичные ошибки при выборе и установке

• подбирать преобразователь только по мощности двигателя в киловаттах;
• не проверять номинальный ток двигателя;
• не учитывать входное и выходное напряжение;
• пытаться подключить стандартный частотник к несовместимому однофазному двигателю;
• не учитывать особенности погружного двигателя и длину кабеля;
• устанавливать преобразователь в закрытом пространстве без необходимого охлаждения;
• игнорировать температуру, влажность и запыленность помещения;
• неправильно задавать параметры двигателя при первичной настройке;
• считать, что любая модель автоматически обеспечивает защиту от сухого хода;
• устанавливать слишком высокую минимальную или максимальную частоту без учета требований насоса;
• ожидать большой экономии в системе, где насос постоянно работает практически на полной производительности.

Для сложных, мощных или ответственных насосных установок подбор электрической защиты, коммутационной аппаратуры, кабелей и параметров преобразователя лучше выполнять по проекту и документации производителей оборудования.

Что проверить перед покупкой

Сравнивая частотные преобразователи разных производителей, полезнее смотреть не на условное деление на «дорогие» и «дешевые» бренды, а на конкретные характеристики модели.

Перед покупкой желательно проверить:

• диапазон входного напряжения;
• номинальный и допустимый выходной ток;
• перегрузочную способность;
• совместимость с типом двигателя;
• наличие PID-регулятора;
• возможность подключения нужного датчика давления;
• минимально допустимую частоту для используемого насоса;
• степень защиты корпуса;
• допустимую температуру окружающей среды;
• ограничения по длине кабеля между преобразователем и двигателем;
• наличие инструкции и понятной таблицы параметров;
• условия гарантии и возможность ремонта или замены оборудования.

Диапазон доступных моделей и их паспортных характеристик можно предварительно сравнить, например, на странице https://saeron.ua/ru/product-category/chastotnik-dlya-nasosa/. После этого параметры выбранного устройства стоит сверить с шильдиком двигателя и документацией насоса.

В бытовой системе постоянного давления ключевыми параметрами обычно становятся совместимость с двигателем, достаточный выходной ток, вход для датчика давления и встроенный PID-регулятор. Для промышленной насосной станции дополнительно могут иметь значение управление несколькими насосами, связь с внешней автоматикой, требования по электромагнитной совместимости и работа в заданных условиях окружающей среды.
