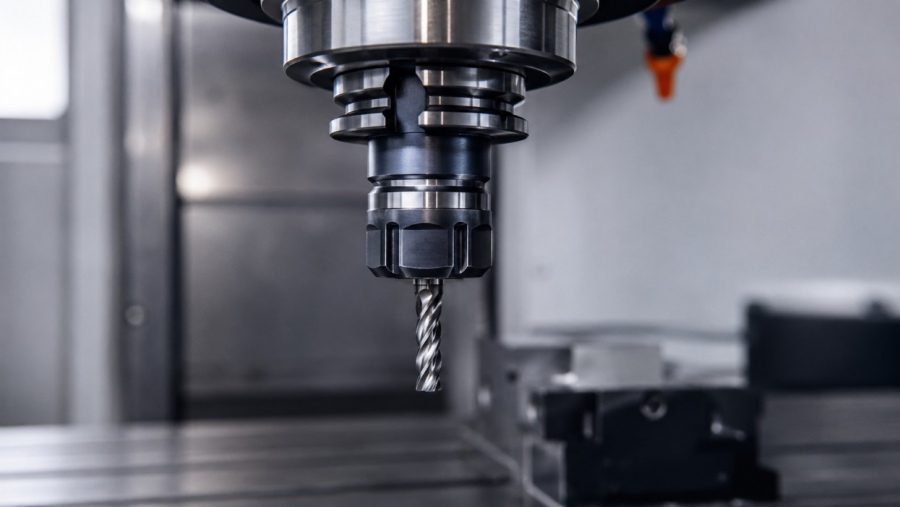

Как работает цанговый зажим при фрезерной обработке

Цанговый зажим — это инструментальная оснастка, в которой хвостовик фрезы, сверла или развертки удерживается упругой разрезной втулкой. При затягивании гайки цанга равномерно сжимается в коническом посадочном отверстии, центрирует инструмент и передает ему крутящий момент.

На станках с ЧПУ шпиндель может вращаться с частотой в десятки тысяч оборотов в минуту. При такой скорости даже небольшое радиальное биение вызывает неравномерную нагрузку на режущие кромки, вибрации, ускоренный износ фрезы и ухудшение качества обработанной поверхности. Один из наиболее распространённых способов точного закрепления инструмента — цанговый зажим, сочетающий компактность, универсальность и хорошую повторяемость установки.

Из чего состоит цанговый патрон

Типичный инструментальный цанговый патрон включает несколько взаимосвязанных элементов:

1. Корпус или оправка. С одной стороны он имеет хвостовик для соединения со шпинделем станка, например BT, SK, CAT, HSK или другой системы. С противоположной стороны расположен прецизионный внутренний конус под цангу.
2. Цанга. Это закалённая пружинящая втулка с продольными прорезями. Прорези образуют подвижные лепестки, которые могут упруго сходиться при осевом перемещении цанги по конусу.
3. Зажимная гайка. При затягивании она перемещает цангу внутрь конического посадочного места и создаёт радиальное усилие, необходимое для удержания хвостовика.
4. Эксцентриковое кольцо гайки. В системах ER оно входит в специальную канавку цанги и помогает не только установить её, но и извлечь из конуса при ослаблении гайки.

Когда гайку затягивают, наружная коническая поверхность цанги перемещается относительно внутреннего конуса патрона. Осевое усилие преобразуется в радиальное, поэтому внутренний диаметр цанги уменьшается, а хвостовик инструмента фиксируется по окружности.

Почему цанга обеспечивает точное центрирование

В трёхкулачковом патроне деталь соприкасается с кулачками в нескольких отдельных зонах. Цанга распределяет усилие по значительно большей части окружности хвостовика. Такое концентричное обжатие уменьшает локальные деформации и помогает сохранить положение оси инструмента относительно оси шпинделя.

Однако выражение «нулевое биение» технически неверно. Биение присутствует в любой реальной системе и складывается из погрешностей нескольких компонентов:

• шпинделя и его подшипников;
• соединения оправки со шпинделем;
• внутреннего конуса патрона;
• цанги и зажимной гайки;
• геометрии хвостовика инструмента;
• чистоты контактных поверхностей;
• вылета фрезы и расстояния до точки измерения.

У качественной прецизионной системы радиальное биение может составлять несколько микрометров. Но значение необходимо рассматривать вместе с условиями измерения. Показатель 3 мкм возле торца патрона и 3 мкм на расстоянии трёх или четырёх диаметров инструмента — это разные уровни точности.

Какие преимущества даёт цанговое крепление

Цанговые патроны широко применяются при сверлении, развёртывании, гравировке, чистовом и умеренном фрезеровании благодаря нескольким особенностям:

• хорошей концентричности и повторяемости установки;
• возможности закреплять инструменты разных диаметров заменой одной цанги;
• компактной и относительно симметричной конструкции;
• пригодности для высоких частот вращения при условии правильной балансировки;
• равномерному распределению давления по хвостовику;
• быстрой замене инструмента без сложного дополнительного оборудования.

При этом обычный цанговый патрон нельзя считать лучшим решением для любой операции. Во время тяжёлого фрезерования с большими радиальными и осевыми нагрузками силовой фрезерный патрон может обеспечить более высокое удерживающее усилие. Термозажимные и гидравлические оправки часто выбирают для чистовой обработки, когда особенно важны компактный контур, демпфирование или стабильное биение.

Может ли фрезу вытянуть из ER-цанги

Стандартная ER-цанга удерживает гладкий цилиндрический хвостовик преимущественно за счёт силы трения. При правильной сборке этого достаточно для большинства сверлильных, гравировальных и фрезерных операций с умеренной нагрузкой.

При интенсивном фрезеровании винтовые режущие кромки могут создавать осевую силу, стремящуюся вытянуть инструмент из патрона. Риск возрастает при недостаточном моменте затяжки, загрязнении поверхностей, чрезмерном вылете фрезы, неправильном диаметре цанги или подаче, не соответствующей возможностям оснастки.

Для операций, в которых вытягивание недопустимо, применяют держатели Weldon с боковым винтом, силовые патроны и специальные цанговые системы с механической защитой от осевого смещения. Поэтому выбор оснастки должен учитывать не только требуемое биение, но и крутящий момент, осевую нагрузку и режим обработки.

Цанги ER: универсальный стандарт

ER — одна из самых распространённых систем для закрепления инструмента с цилиндрическим хвостовиком. Современные изделия выпускаются по ISO 15488, ранее широко применялось обозначение DIN 6499.

Существуют типоразмеры ER8, ER11, ER16, ER20, ER25, ER32, ER40 и ER50. Число в обозначении относится к размеру серии, а не к точному диаметру закрепляемого хвостовика.

Главное преимущество ER — сравнительно широкий диапазон сжатия. У многих цанг он достигает 1 мм, однако конкретное значение зависит от типоразмера и исполнения. Например, цанга с маркировкой 10–9 мм может использоваться для хвостовиков в пределах указанного производителем диапазона.

Для получения минимального биения желательно выбирать цангу, номинальный размер которой максимально близок к диаметру хвостовика. Постоянное использование цанги на крайней границе диапазона сжатия может снизить точность и удерживающую способность.

Цанги OZ и их отличие от ER

Цанги OZ выпускаются по ISO 10897, который заменил ранее применявшийся DIN 6388. Они имеют более длинную конструкцию и обычно используются в крупных патронах для закрепления инструмента увеличенного диаметра.

В зависимости от исполнения встречаются одно- и двухсторонние прорези. Цанги типа A рассчитаны преимущественно на определённый номинальный диаметр, а многодиапазонные версии типа B могут сжиматься в пределах, установленных производителем.

Системы OZ применяют на фрезерных, расточных и токарно-фрезерных станках, когда требуется жёсткое закрепление сравнительно крупного инструмента. Однако они более габаритны, чем ER, и не всегда удобны при обработке глубоких карманов или участков с ограниченным доступом.

Стандартные и высокоточные цанги

Цанги одного типоразмера могут заметно отличаться по точности изготовления. Условно их можно разделить на несколько групп:

• Стандартные. Подходят для большинства обычных сверлильных и фрезерных операций.
• Прецизионные. Имеют более строгие допуски и применяются при чистовой обработке, развёртывании и работе инструментом малого диаметра.
• Герметичные. Используются при подаче охлаждающей жидкости через инструмент и уменьшают утечку СОЖ через прорези.
• Специальные противовытяжные. Работают совместно с хвостовиками, имеющими соответствующие канавки или элементы механической фиксации.

Покупка одной высокоточной цанги не гарантирует заявленного биения. Прецизионная цанга должна работать вместе с исправным патроном, качественной гайкой и шпинделем, состояние которого соответствует требованиям обработки.

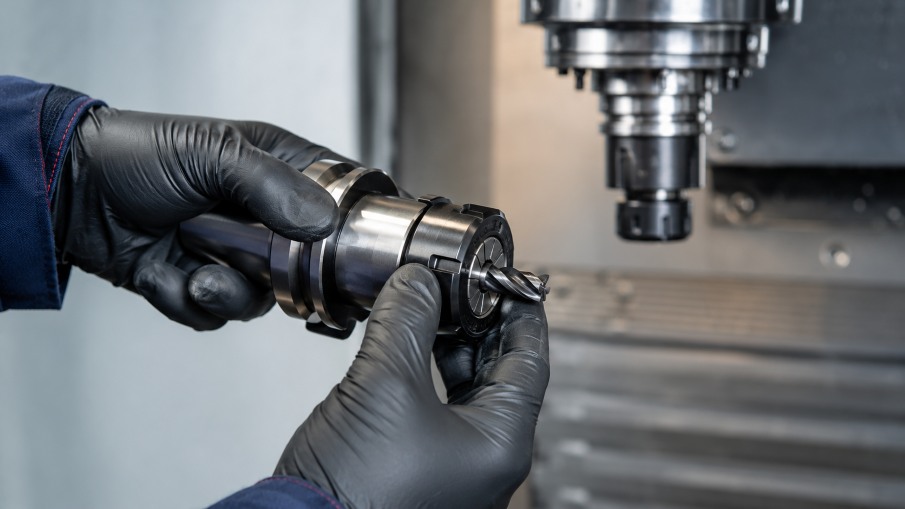

Как правильно установить инструмент в ER-патрон

Ошибки при сборке могут повредить цангу и существенно увеличить биение. Правильная последовательность выглядит так:

1. Очистить внутренний конус патрона, наружную поверхность цанги и хвостовик инструмента.
2. Проверить детали на наличие заусенцев, коррозии, вмятин и налипшей стружки.
3. Вставить канавку цанги в эксцентриковое кольцо гайки под небольшим углом.
4. Надавить на цангу до характерной фиксации в гайке.
5. Навинтить собранные гайку и цангу на корпус патрона, не затягивая их окончательно.
6. Вставить инструмент на достаточную глубину, чтобы хвостовик контактировал с рабочей поверхностью цанги по всей предусмотренной длине.
7. Затянуть гайку с моментом, указанным производителем патрона и цанги.
8. После установки проверить биение индикатором в точке, соответствующей реальному вылету инструмента.

Нельзя сначала вставлять ER-цангу непосредственно в конус патрона, а затем накручивать на неё гайку. При такой сборке эксцентриковое кольцо может не войти в канавку, из-за чего цанга будет перекошена, не сможет нормально разжаться и может потерять точность.

Очистка, смазка и момент затяжки

Конические посадочные поверхности, рабочий диаметр цанги и хвостовик инструмента должны быть чистыми. Даже небольшая стружка между цангой и конусом способна вызвать перекос и заметное увеличение биения.

Хвостовик инструмента и внутренняя зажимная поверхность обычно должны быть обезжирены, если производитель не устанавливает иное. При этом резьба гайки, её опорные поверхности или встроенный подшипник могут требовать специальной смазки. Поэтому нельзя распространять требование полного обезжиривания на весь патрон: обслуживание выполняют по инструкции конкретного производителя.

Недостаточная затяжка уменьшает передаваемый крутящий момент и повышает риск вытягивания инструмента. Чрезмерная затяжка ускоряет износ резьбы, гайки и лепестков цанги. Для ответственных операций предпочтительно применять динамометрический ключ, а не оценивать усилие вручную.

Какие ошибки быстрее всего портят цангу

• Затягивание гайки без установленного инструмента.
• Использование хвостовика за пределами рабочего диапазона цанги.
• Установка инструмента слишком близко к краю зажимной поверхности.
• Попадание стружки между конусом патрона и цангой.
• Применение удлинителя на ключе для чрезмерной затяжки.
• Использование повреждённой или корродированной гайки.
• Попытка компенсировать износ более сильным затягиванием.
• Работа с чрезмерным вылетом инструмента без корректировки режима резания.

Цангу следует заменить, если на лепестках появились трещины, выраженные следы износа, остаточная деформация или если после очистки системы не удаётся восстановить стабильное биение. При поиске причины неточности проверяют весь узел: инструмент, цангу, гайку, патрон, шпиндель и правильность сборки.

Как выбрать цанговый патрон для конкретной задачи

При выборе учитывают не только диаметр фрезы, но и характер обработки:

• для сверления, гравировки и универсального фрезерования обычно подходит стандартная система ER;
• для чистовой обработки и инструмента малого диаметра целесообразны прецизионные цанги и патроны с гарантированным биением;
• для крупных хвостовиков и жёстких станочных операций могут применяться системы OZ или силовые патроны;
• для тяжёлого фрезерования необходимо отдельно оценить защиту от вытягивания инструмента;
• для высоких оборотов важны допустимая частота вращения, класс балансировки и состояние всей связки «шпиндель — оправка — цанга — инструмент»;
• для обработки глубоких карманов важны наружный диаметр гайки, длина патрона и доступность режущей части.

Перед запуском обработки необходимо убедиться, что типоразмер цанги соответствует хвостовику, инструмент установлен на достаточную глубину, гайка затянута с нормативным моментом, а фактическое биение проверено с учётом рабочего вылета.
